工業用CT

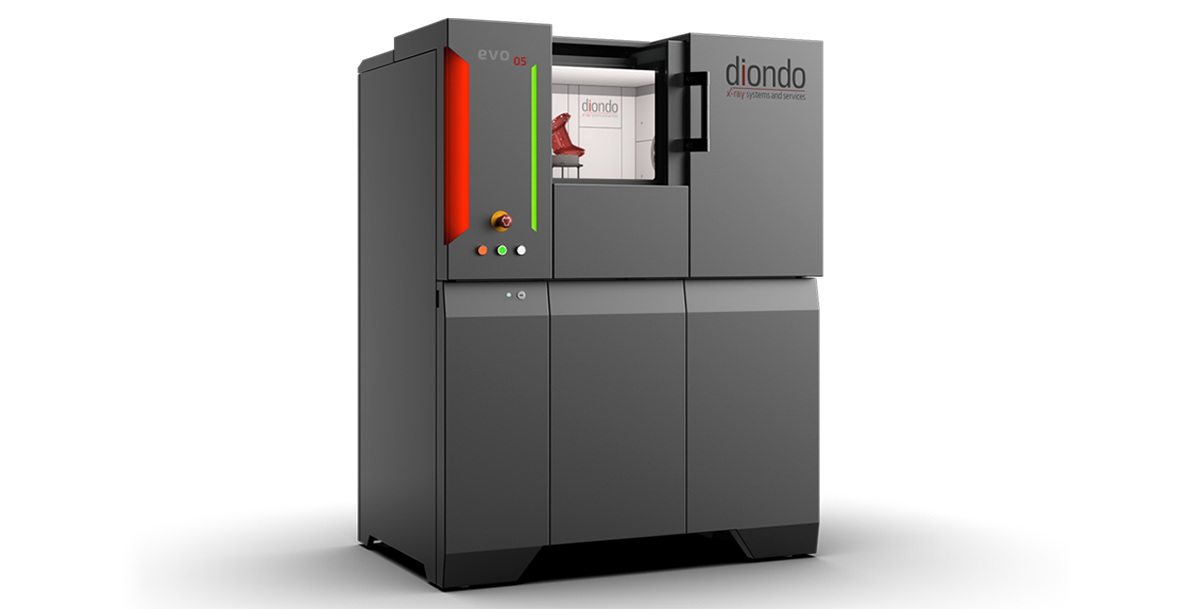

diondo evo 05

精密計測に最適なX線CT装置

evo 05 は、中型や小型の製品の検査に対応する汎用型CT装置です。3 つ電動軸と広視野X線検出器を搭載、さまざまなコンポーネントを検査することができます。

  • ▪ 高性能検出器

    3K 高解像度17インチフラットパネル検出器で最先端な性能を提案

  • ▪ 強力なX線源

    150 kV X線源搭載。樹脂類、有機物、複合材料や軽合金など、さまざまなコンポーネントを簡単に検査

  • ▪ 1 回のスキャンで複数測定を実行

    複雑な表面をデジタル化処理、正確なリバース エンジニアリングを実行し、また内部構造も簡単に検測

    • 工業用途

    断層撮影の障壁を打ち破り、誰でも・簡単に操作できるCT検査

    断層撮影は、さまざまなコンポーネントの研究開発、故障解析、品質管理で広く使用されています。diondo evo シリーズは、直感的かつ生産性に優れたCT検査を実現します。競争力ある投資に見合う成果を発揮し、メンテナンスフリーでランニングコスト低減に貢献します。 evo 05 は置き場所を選ばないコンパクト設計であり、あらゆる現場に適応できます。
  • ▪ 電気自動車
  • ▪ 地質岩石
  • ▪ 電子電気
  • ▪ 複合材料
  • ▪ 金属材料
  • ▪ 生物医療
  • ▪ 寸法測定

    • アプリケーション

    製品仕様

    X 線源 40-150kV
    検出器 3000 × 3000px， 139μm
    焦点距離 600mm
    最大有効検出範囲 Ø270 × H180mm
    最大搭載ワーク重量 5kg
    装置寸法 W1260 × D870 × H1640 mm
    装置重量 1300kg

    装置構成オプション

    高精度花崗岩プラットフォーム

    自動フィルター交換

    XY位置決めステージ

    デュアルX線管の選択

    In-situ負荷解析と4D-CT解析

    ヘリカルCT
